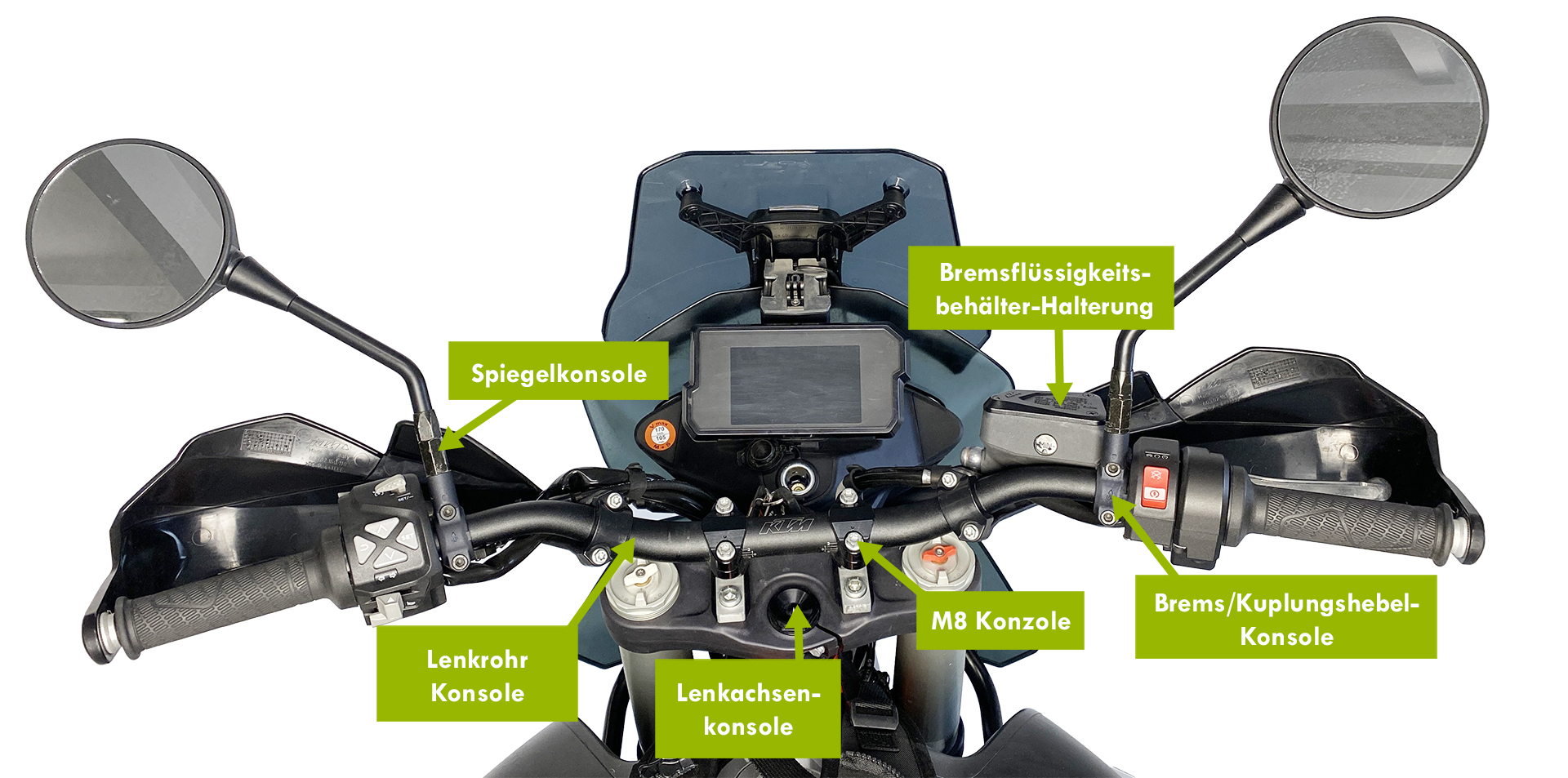

1. Lenkrohr Konsole
2. Spiegelkonsole
3. Brems/Kupplungs-
hebelkonsole
4. Bremsflüssigkeitsbehälter-Halterung
5. Lenkachsenkonsole
6. M8 Konsole
Elektrischer Anschluss

Lenkrohr Konsole (MCC-101)

Das Ausrüstungspaket beinhaltet:

– Lenkrohr Klemme 1 Stk.
– M4x16 A2-70 Schraube 2 Stk.
– M5x20 A2-70 Schraube 1 Stk.
– D5 Federscheibe 1 Stk.
– Gummi Band 1 Stk.
– Kurbel 1 Stk.

Messen Sie den Durchmesser des Lenkrads. Die Halterung ist für Lenkrohre zwischen 20 und 30 mm geeignet. Wenn Sie die Konsole auf einem Rohr mit einem Durchmesser von weniger als 20 mm installieren möchten, benötigen Sie den Zusatzadapter MCC-120. Auf diese Weise können Sie die Halterung auf einem Mindestdurchmesser von 12 mm montieren. Weitere Details motochargebar.de/Produkte

Legen Sie die Halterung an das Lenkrohr an und setzen Sie die 2 M4-Schrauben ein. Bevor Sie die Schrauben fest anziehen, empfehlen wir das Gummiband unter der Klemme um das Lenkrohr zu wickeln. Es sichert einen besseren Halt und schützt Ihr poliertes oder anderweitig behandeltes Lenkrad vor Beschädigung. Darüber hinaus trägt die Gummiplatte dazu bei, Vibrationen zu dämpfen. Anschließend können Sie das Gerät installieren, welches Sie für die Konsole ausgewählt haben.

Spiegelkonsole (MCC-102)

Das Ausrüstungspaket beinhaltet:

– Spiegelhalterung Grundplatte 1 Stk
– M5x20 A2-70 Schraube 3 Stück
– D5 Federscheibe 2 Stück
– Kurze Verlängerung 1 Stk.
– Lange Verlängerung 1 Stk.
– M5 selbstsichernde Mutter 1 Stk.

Messen Sie die Größe der Spiegelschraube. Die Konsole ist für die Größe des M10-Gewindes ausgelegt. Die meisten Motorräder haben Spiegelschrauben mit diesem Durchmesser.

Schrauben Sie den Spiegel ab. Setzen Sie die Halterung in das Gewindeteil des Spiegels ein, und schrauben Sie den Spiegel wieder zurück.

Brems/Kupplungshebelkonsole (MCC-103)

Das Ausrüstungspaket beinhaltet:

– Konsole Grundplatte 1 Stk
– M5x20 A2-70 Schraube 3 Stück
– D5 Federscheibe 2 Stück
– Kurze Verlängerung 1 Stk.
– Lange Verlängerung 1 Stk.
– M5 selbstsichernde Mutter 1 Stk.
– M6-10 mm Abstandset 2 Stück

Messen Sie den Schraubenabstand an dem Brems-/Kupplungshebel. Die Halterung ist für einen Schraubenabstand zwischen 29,5 und 33,5 mm geeignet.

Lösen Sie die Schrauben, die den Hebel befestigen. Die Halterung ist in der Regel mit zylindrischen Kopfschrauben ausgestattet. Wenn die Schrauben versenkt sind, dann verwenden Sie die im Paket enthaltenen Abstandshalter. In diesem Fall müssen neue Schrauben verwendet werden, die länger als die Werkseitigen sind. Diese sind jedoch nicht in diesem Set enthalten!

Bremsflüssigkeitsbehälter-Halterung (MCC-104)

Das Ausrüstungspaket beinhaltet:

– Konsolen-Grundplatte 1 Pc
– M5x20 A2-70 Schraube 3 Stück
– D5 Federscheibe 2 Stück
– M5 geschlossene Mutter 1 Stk
– Kurze Verlängerung 1 Stk.
– Lange Verlängerung 1 Stk.

Messen Sie den Abstand zwischen den Schrauben, die die Tankabdeckung der Bremse befestigen. Die Halterung ist für einen Schraubenabstand zwischen 36 und 73 mm geeignet. Schrauben können M4 und M5 sein. Der Deckel ist in der Regel mit einer Senkkopfschraube ausgestattet, die durch einen zylindrischen Kopf ersetzt werden muss. Eine Unterlegscheibe kann auch erforderlich sein.

Legen Sie die Halterung an den Bremsflüssigkeitsbehälter. Setzen Sie dann die neuen Schrauben ein und ziehen Sie sie fest. Bei Bedarf können Sie die Position Ihres Telefons mit Hilfe der mitgelieferten Verlängerungsstücke beliebig anpassen.

Lenkachsenkonsole (MCC-106, MCC-107, MCC-108 )

Das Ausrüstungspaket beinhaltet:

– Lenkrohrhalterung 1 Stk.
– M6x50 Schraube 1 Stk.
– M5x20 A2-70 Schraube 3 Stück
– D5 Federscheibe 2 Stück
– M5 Mutter 1 Stk
– M4x6 Senkkopf-Schraube 1 Stk

Messen Sie den inneren Durchmesser der mittleren Lenkachse. Die Konsole ist in 3 Größen gefertigt: 14-18 mm, 18-22 mm, 22-26 mm im Durchmesser. Wählen Sie die Konsolengröße aus, die zu Ihnen passt.

MCC-106: 14-18 mm , MCC-107: 18-22 mm , MCC-108: 22-26 mm

Setzen Sie die Konsole in das Loch ein. Ziehen Sie dann die M6-Einbauschraube fest, bis die Halterung im Loch angezogen ist. Legen Sie die Basis darauf und schrauben Sie die beiden M4-Schrauben ein.

M8 Konsole (MCC-109)

Das Ausrüstungspaket beinhaltet:

– M8 Halterung 1 Stück
– M4x6 A2-70 Schrauben 2 Stück
– M5x20 A2-70 Schrauben 3 Stück
– D5 Federscheiben 2 Stück
– Halterung Basisstück 1 Stück
– M8x60 A2-70 Schraube 1 Stück
– M5 Mutter 1 Stück

Die Konsole ist für M8-Schrauben ausgelegt, die den Lenker befestigen. Die Halterung ist so konzipiert, dass sie durch eine der Schrauben mit zylindrischem Kopf ersetzt wird. Die Halterung ist für den Einsatz von Schrauben mit einem Kopf-Durchmesser von mindestens 13 mm und einer Tiefe von bis zu 15 mm geeignet. Selbstverständlich kann die Konsole mit Hilfe jeder M8-Schraube installiert werden. Weitere Details: motochargebar.de/Produkte

Lösen Sie die ausgewählte Schraube! Setzen Sie dann die Halterung mit der längeren Schraube ein. Es ist möglich, daß eine andere Schraube, als die mitgelieferte erforderlich wird. Die neue Schraube muss 20 mm länger sein als das Original.
Schrauben Sie schließlich das Basisstück mit den mitgelieferten M4-Schrauben auf die Halterung.

Elektrischer Anschluss

Wählen Sie das entsprechende elektrische Verbindungskabel für das Motorrad.

Feste Kabelanbindung (MEC-101)

Das Zubehörpaket beinhaltet:
Anschlusskabel mit freiem Ende 1 Stück
3M Scotchlok Schnellverbinder 2 Stück

Daten:
Eingangsspannung: 12-48 V DC
Maximaler Betriesbstrom: 2,5 A
Ausgangsspannung: 9 V DC
Länge: 1,2 m
Polarität: Braun + (positiv)
Weiß – (negativ)

Das fest installierte Kabel kann für alle Motorräder verwendet werden. Die mitgelieferten Scotchlok-Steckverbinder eignen sich für den Anschluss an allen 12V Kabeln am Motorrad, die entsprechend mit der Zündung geschaltet werden. All dies ohne die Notwendigkeit, die Drähte zu schneiden oder abisolieren zu müssen. Die fertige Verbindung ist auch wasserdicht.

Die Elektronik an der Verbindungsleitung dient dem Überstrom und Überspannungsschutz, sowie für die entsprechende Filterung der elektromagnetischen Störungen. Dadurch wird sichergestellt, dass sowohl das Motorrad als auch das Telefon reibungslos funktionieren. Dies übernimmt auch die Rolle einer automatischen Sicherung, so dass keine zusätzliche Schmelzsicherung erforderlich ist. Achten Sie beim Zuschneiden des Kabels darauf, dass das Entfernen der Elektronik das Gerät unbrauchbar macht!

Schneiden Sie das Verbindungskabel bei Bedarf, in dem Abschnitt hinter der darauf installierten Elektronik, auf die passende Größe.

Suchen Sie ein durch den Zündungsschalter geschaltetes, 12V-Kabel und fügen Sie die offene Seite des Steckverbinders darauf ein. Legen Sie dann das Kabel in das Loch auf der anderen Seite ein. Verwenden Sie dann eine Zange, um den Stecker zu drücken. Das Zusammenpressen ist ausreichend, wenn der Boden des Steckers in den blauen Deckel einrastet und das Gel innen seitlich herausgedrückt wird. Dieses Gel ist für den Schutz vor Feuchtigkeit verantwortlich.

Schließen Sie das Ladegerät mit den wasserfesten Konnektoren an! Testen Sie dann den Betrieb des Geräts.

Adapter für Zigarettenanzünder (MEC-102)

Das Zubehörpaket beinhaltet:
Anschlusskabel mit Zigarettenanzünder-Stecker
1 Stück

Daten:
Eingangsspannung: 12-48 V DC
Maximaler Betriesbstrom: 2,5 A
Ausgangsspannung: 9 V DC
Länge: 1,2 m
Polarität: Braun + (positiv)
Weiß – (negativ)

Das Zigarettenanzünder-Anschlusskabel kann für Motorräder mit einer Zigarettenanzünder-Buchse, sowohl als Werkszubehör, als auch Nachrüstung, verwendet werden. In diesem Fall müssen Sie nur das Kabel an die Zigarettenanzünderbuchse und das Gegenstück am Ladegerät anschließen. Überprüfen Sie anschließend den Vorgang.

Die Elektronik an der Verbindungsleitung dient dem Überstrom und Überspannungsschutz, sowie für die entsprechende Filterung der elektromagnetischen Störungen. Dadurch wird sichergestellt, dass sowohl das Motorrad als auch das Telefon reibungslos funktionieren. Dies übernimmt auch die Rolle einer automatischen Sicherung, so dass keine zusätzliche Schmelzsicherung erforderlich ist.

Wenn die Stromzufuhr des Zigarettenanzünders nicht durch die Zündung geschaltet ist, sondern konstant unter Spannung steht, ist es eine gute Idee, sie während der Lagerung für eine lange Zeit (2-3 Wochen) von der Batteriespannung zu trennen. Dies liegt daran, dass das Ladegerät ständig versucht, eine Verbindung zu einem aufladbaren Telefon herzustellen. Als Ergebnis hat es einen durchschnittlichen Reststromverbrauch von 10-20 mA.
Wenn das Motorrad während der Lagerung mit einem Impulsladegerät verbunden ist, ist es nicht notwendig die Verbindung zu lösen.

DIN Stecker (BMW) (MEC-103)

Das Zubehörpaket beinhaltet:

Anschlusskabel mini-DIN Stecker 1 Stück

Daten:
Eingangsspannung: 12-48 V DC
Maximaler Betriesbstrom: 2,5 A
Ausgangsspannung: 9 V DC
Länge: 1,2 m
Polarität: Braun + (positiv)
Weiß – (negativ)

Das Mini-Zigarettenanzünder-Anschlusskabel kann für Motorräder mit einer Mini-Zigarettenanzünder-Buchse, sowohl Werkszubehör, als auch Nachrüstung, verwendet werden. (Typisch für europäische Motorräder.) In diesem Fall müssen Sie nur das Kabel an die Zigarettenanzünderbuchse und das Gegenstück am Ladegerät anschließen. Überprüfen Sie anschließend den Vorgang.

Die Elektronik an der Verbindungsleitung dient dem Überstrom und Überspannungsschutz, sowie für die entsprechende Filterung der elektromagnetischen Störungen. Dadurch wird sichergestellt, dass sowohl das Motorrad als auch das Telefon reibungslos funktionieren. Dies übernimmt auch die Rolle einer automatischen Sicherung, so dass keine zusätzliche Schmelzsicherung erforderlich ist.

Wenn die Stromzufuhr der mini-DIN Buchse nicht durch die Zündung geschaltet ist, sondern konstant unter Spannung steht, ist es eine gute Idee, sie während der Lagerung für eine lange Zeit (2-3 Wochen) von der Batteriespannung zu trennen. Dies liegt daran, dass das Ladegerät ständig versucht, eine Verbindung zu einem aufladbaren Telefon herzustellen. Als Ergebnis hat es einen durchschnittlichen Reststromverbrauch von 10-20 mA.
Wenn das Motorrad während der Lagerung mit einem Impulsladegerät verbunden ist, ist es nicht notwendig, die Verbindung zu lösen.
